【普及】工业管道颜色标识

管道颜色标识都代表什么？
随着国内水处理产业的不断发展，强化安全管理制度，在管道上配备适合的安全警示标识逐渐引起了国家重视，清晰的标注管道流体介质、流体方向能够大大降低安全事故发生概率，美化管路系统，提高工作效率，如果管道发生故障，可根据色标快速排查故障，降低企业维护成本。下面来看下不同颜色的管道标识都代表什么。

• 管道标识的标准  　　

国际通用（美国）：ANSI SB1-2007  　　
国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》  　　
行业标准：DLT 5072-2007《火力发电厂保温油漆设计规程》  　　企业标准：中石化、中石油企业管路色环标注标准

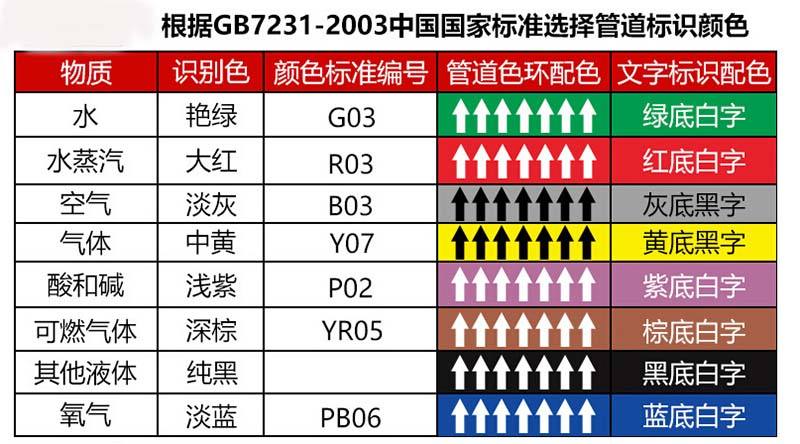

• 管道基本识别色和颜色标准

• 管道标识设置标准

管道全长上标识；在管道上以宽为150mm的色环标识，二个标识之间的最小距离应为10m，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位，识别符号由物质名称、流向和主要工艺参数等组成 ANSI标准 能够在不同的角度都能看到，如经过阀门时的每个方向，穿过墙体的两端，拐角的两个方向，等等 在直的状态下，建议每隔25'(7,620mm)-50'(15,240mm)进行一次标示。



• 管道标识识别符号  　　

化工管道标识方式管路标识采取基本识别色和识别符号同时使用的方法。  　　
基本识别色：基本识别色用于识别管路内流体的种类和状态。  　　识别符号用于识别管路内流体的性质、名称和流向。  　　
基本识别色和识别符号的颜色要有明显的差异对比。  　　
室内、外地沟内的管路不安装基本识别色和识别符号。  　　
不锈钢、有色金属、非金属材质的管路，以及保温管外有铝皮或不锈钢保护罩时，均不安装基本识别色，但应有识别符号。

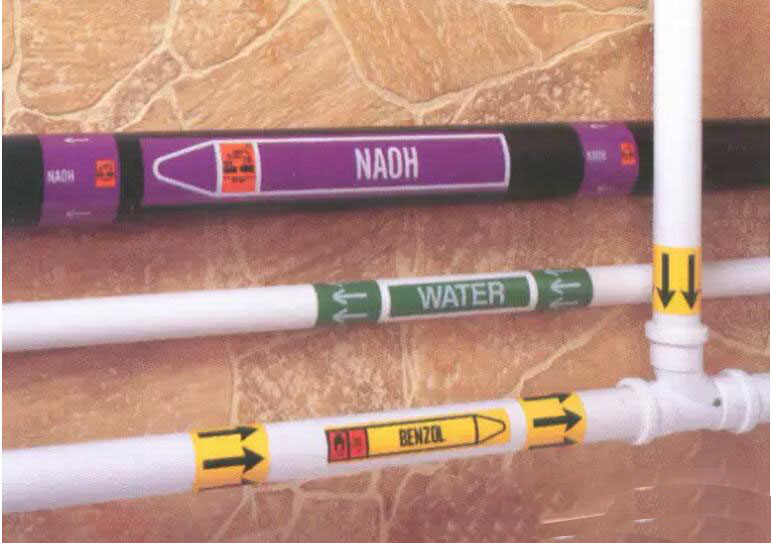

•  管道识别色标方法

1. 在管道全长上标识
2. 在管道上以宽为150mm的色环标识
3. 在官道上以长方形的识别色标牌知识
4. 在官道上以带箭头的长方形识别色标牌标识
5. 在官道上以系挂的识别色标牌标识

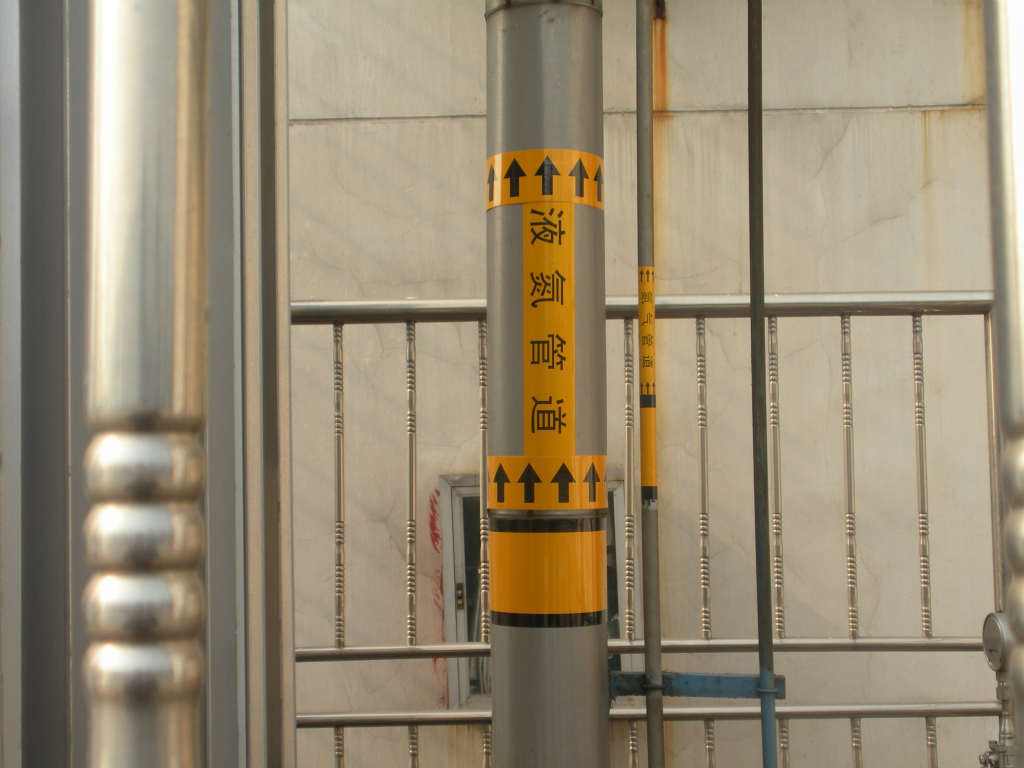

• 危险标识

a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。
b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。
c）表示场所：基本识别色的标识上或附近。

---
